厨卫排气道系统性能现场检测设备
本设备自动控制压力、空气流量、数据准确、外形美观、重量轻携带方便等，适用于现场测试。
1.厨卫排气道系统性能现场检测设备，本设备是由北京中科天昊科技有限公司依据现行标准GBJ33T1289-2022住宅厨房混合气排气道系统应用技术规程研制。
2.厨卫排气道现场检测设备能用于DBJ33/T1289-2022附录A排气道防窜烟、防倒灌烟雾法检验(配烟雾发生器)、防窜烟、防倒灌严密性检验（配屋面排气口密封装置）、系统不平衡率检验。
3.本设备自动控制压力、空气流量、数据准确、外形美观、重量轻携带方便等，适用于现场测试。
1.设备功率：交流220V，功率500W。
2.风机出口直径∶DN150mm。
3.测压管长∶L=1100mm。
4.电机功率∶200W（节能型电机）。
5.单套设备重量约为∶5kg 。
6.整机加载方式∶闭环反馈控制。
7.风压压力：大于400pa。
8.排风量值：大于780立方米/小时。
9.标准配置数量：11套。可测楼层数11层（可非标定制楼层数）。
10.控制方式：多机无线无级调速风机。
11.采集方式：无线lora模块传输，自组网、速度快，数据稳定。
12.控制主机：平板电脑，现场检测，方便，快捷。
1、排气道检测需要在控制风压的基础上检测风速和风量，从而计算排气道的密封性。
2、排气道的检测要从多个楼层进行，需要人员多次往返各个楼层进行设置测量，费时费力，本系统可以实现一台手持电脑控制多套风机的功能，提高了测量效率。
3、本系统可以单独调节每台风机的转速，每台风机的风压、风速、风量在本地和远程都有显示。
4、本系统操作方便，现场只提供电源，不需要其他额外的布线。
5、具有轻便、易携带，整体美观经久耐用的现场使用特点。
6、采用无线远程控制调节风机流量，实时采集流量压力数据。
7、风量仪采用无线发送模块，实时将数据发送给远程控制箱，笔记本或平板控制。
厨卫排气道系统性能现场检测设备由可调速风机，,皮托管，差压计，控制模块，无线模块。平板电脑和附件支架等组成。

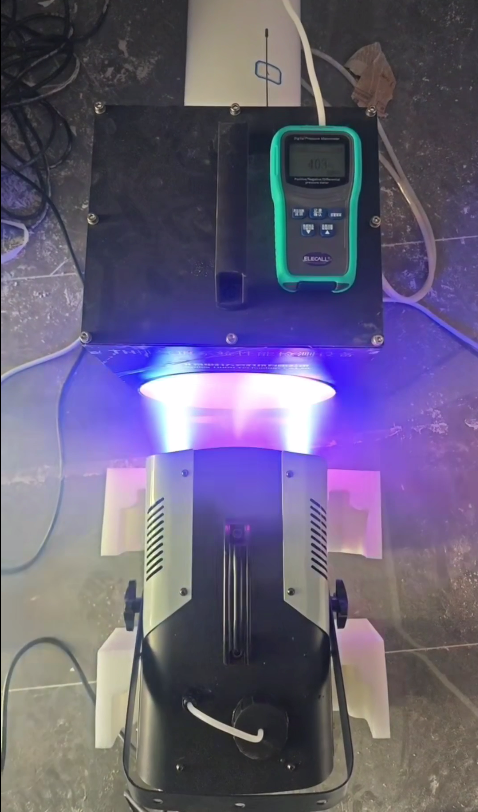

1.设备结构如下图 ：
电脑与设备采用自组网无线连接，不需要4G/5G移动网络支持，不受基站信号限制，不需要额外流量费用。

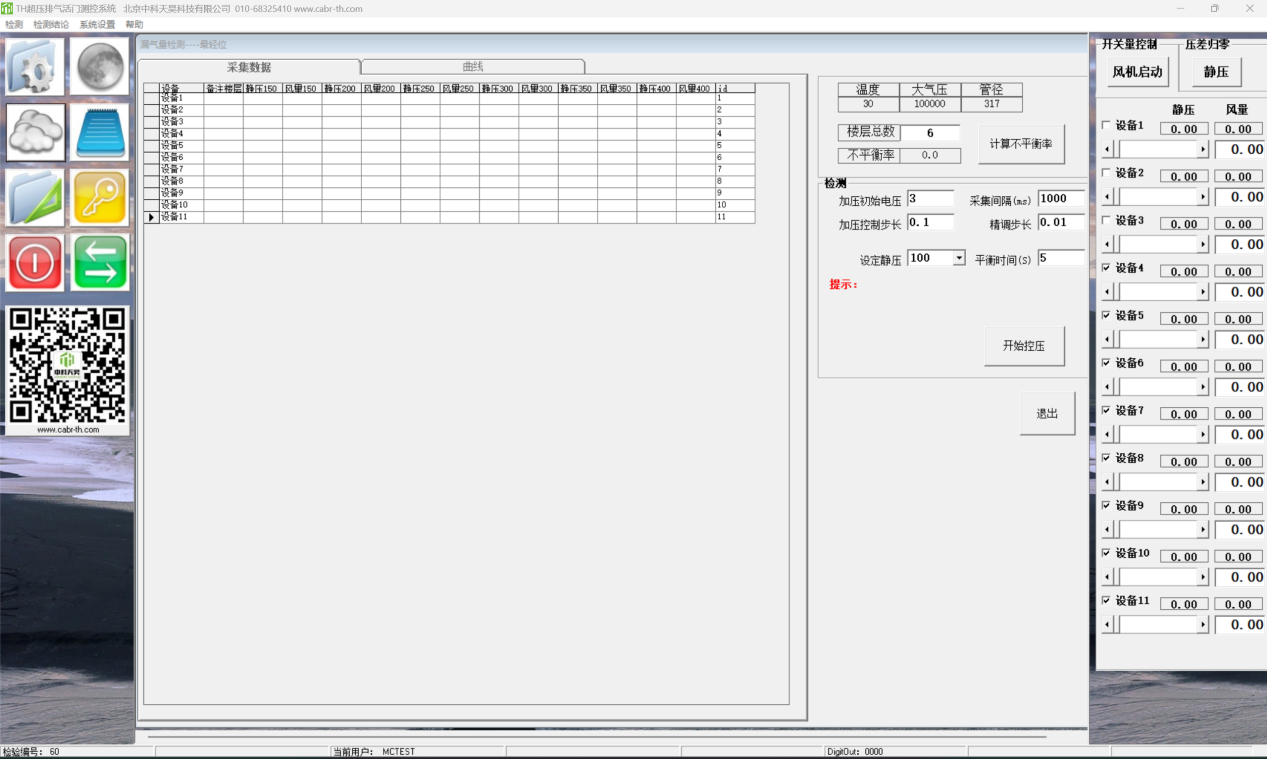

2. 电脑主机软件界面如下图：
软件一键控制，自动采集，自动生成报告，简单快捷
