MQZ-R幕墙耐软重物撞击性能性能测试装置
用于在测试幕墙或其它类似建筑维护结构的耐软重物撞击性能。
【执行标准】
GB/T 38264-2019 《建筑幕墙耐撞击性能分级及检测方法》
GB/T 21086-2007《建筑幕墙》
【产品特性】
耐冲击性能表示幕墙对抗冰雹、大风时飞来物、飞鸟等室外撞击及室内人员、物品冲击的能力。耐撞击性能是对幕墙材料在冲击荷载作用下的承载能力的一种要求。幕墙的撞击力取决于物体的重量、形式、刚度以及撞击的速度。

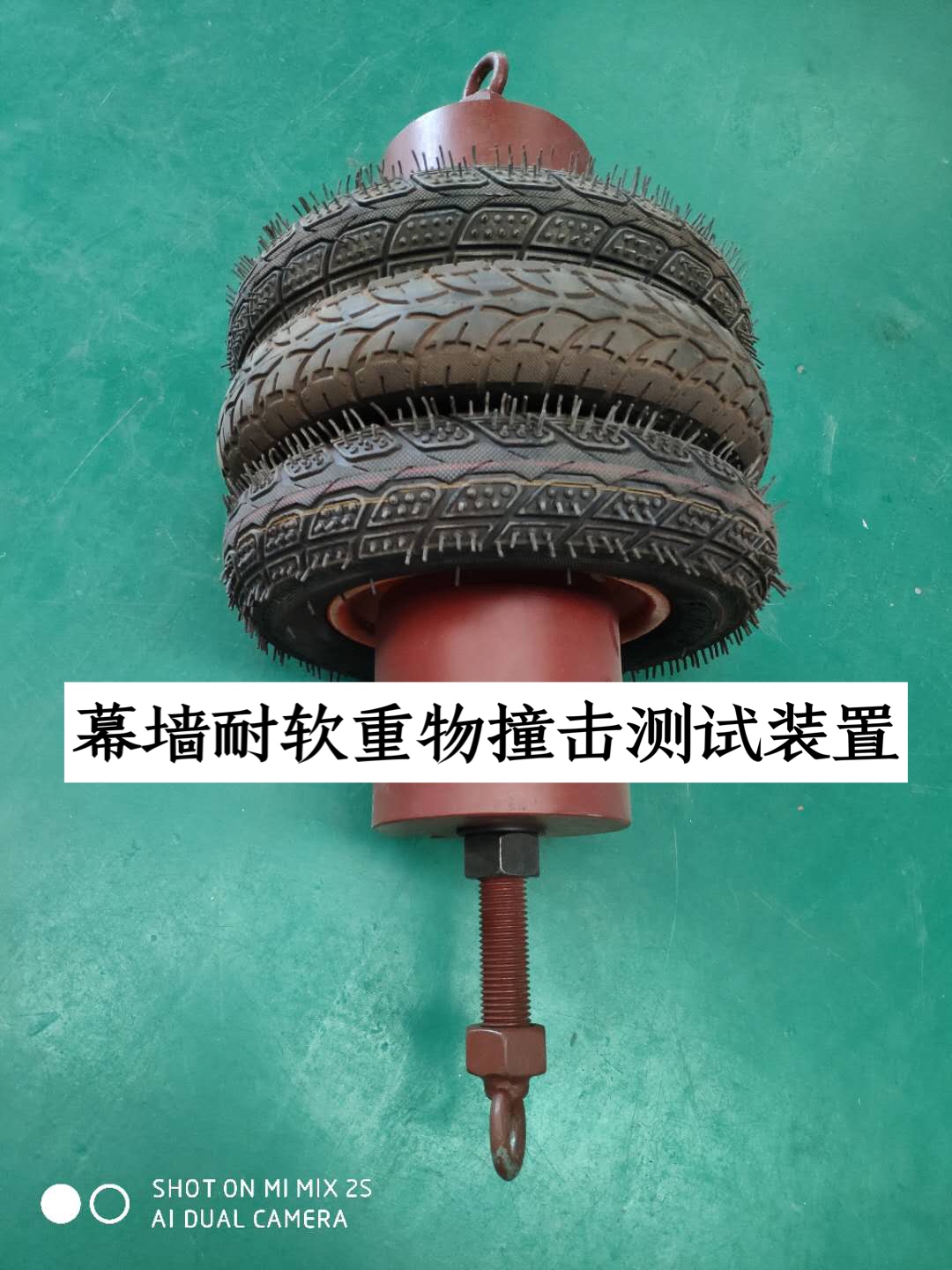

该装置由三个轮胎、四个重块、一根连接杆和用于悬挂撞击物的钢丝绳构成。
1. 在最大降落高度处，悬挂钢丝绳与挂点水平面的水平夹角>14°；
2. 配重块两侧外露高度≤100mm;
3. 轮胎符合GB/T2983-2013中表2要求,轮胎内压力为(0.35±0.02)MPa;
4. 撞击物体和悬挂钢丝绳在自由状态时，轮胎外缘与试件表面的距离>5mm，且<15mm；
5. 撞击物体的几何中心位于被撞击点50mm为半径的圆形范围内。
撞击物体释放装置能够准确定位撞击物体的提升高度，保持撞击物体中心线和悬挂钢丝绳中心线在同一条直接线，撞击物体被释放后将自由下落。
6. 重量(可选)：（50±0.1）kg,（66.7±0.1）kg,（70±0.1）kg；
