(1)试验段尺寸：0.35m(W)×0.35m(H)×1.5m(L)（有效测试区）；

(2)风速范围：  0.2~30 m/s（无级变频调节）；

(3)控制精度：±0.5%（闭环PID控制）；

(4)湍流度：≤0.45%（带蜂窝器+阻尼网优化）；

(5)流场均匀性：速度波动<0.5%（中心区90%面积）；

(6)流场稳定性：±0.15 m/s（连续运行1小时）；

(7)喷射口尺寸：150mm；

(8)整体尺寸：约3500×700×1500 （mm）；

(9)整体重量：约160kg （风洞主体50kg）；

(10) 整体功率：约30KW（含变频器配电柜）；

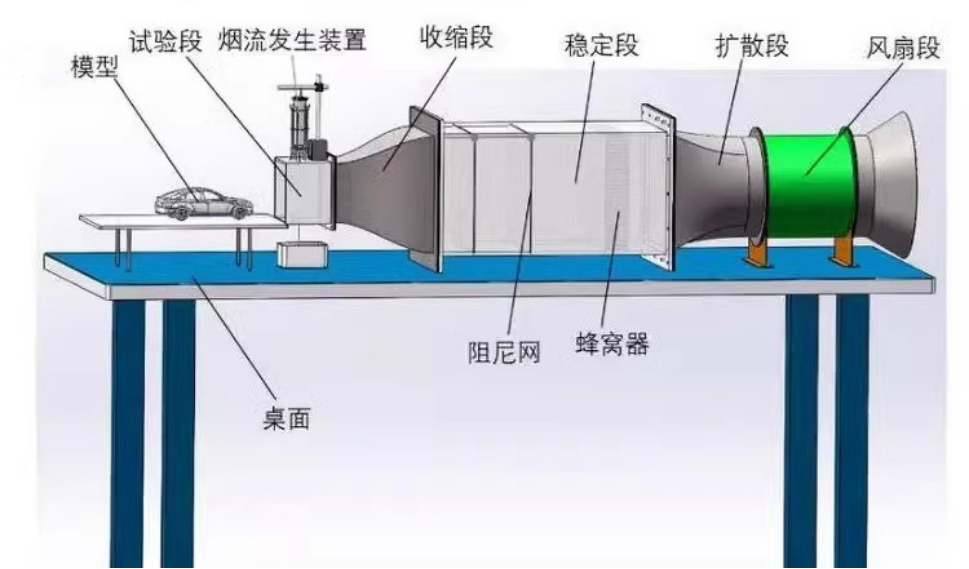

结构设计：

1.模块化接口：采用螺栓+胶垫密封设计，测试段/收缩段/扩散段都采用独立模块。

2.预留喷管升级接口，未来支持更换为0.4m×0.4m等测试段。

3.测试段简介：主体材质≥5mm亚克力树脂。观测窗3面≥4mm高透光树脂，亚克力板透光率≥88%，可兼容PIV/LDV，观测窗透光率与折射率均匀性可兼容PIV的λ/4波前误差要求。

4.支撑系统：简易铝型材支架+手动杆俯仰调节，可调俯仰角≤30°。3.5传感器接口：接口预留标准螺孔静压测点、动态压力接口，预留4个M6螺纹孔，可用于六自由度平台。

气流控制系统：

1.整流装置：蜂窝器：φ5mm钢或铝制，长径比20:1，采用丝网型阻尼网。

2.风机系统：国产轴流风机，配变频器，含减音罩，噪声≤90dB。

数据采集：

系统采用开源DAQ或VB设计，支持485通讯协议和modbus协议，自动显示，自动采集及记录。

可选配件包：

1.微型脉动压力传感器：测量范围：-100KPa-200KPa，静态精度：±0.2%FS，外形尺寸：Φ3或M6，支持485通讯协议数据对接。

2.热线风速仪：测量范围0-30m/s，精度：±(0.03 m/s+ 4.0 %示值)范围0.01至+20 m/s；±(0.5 m/s+5.0 %示值)范围20.01至 +30 m/s，支持485通讯协议数据对接。

3.纹影成像套件：500万像素CMOS+绿色LED光源，同步精度≤1μs。

4.烟雾发生器：油基雾化，流量0.3-3L/min，内置风洞压力平衡阀。

升级扩展板：

1.整体采用预留设计速度提升，升级电路后可更换15kW风机。

2.支持测试段扩展，通过延长法兰模块可增至2m长度。

3.以后可升级六自由度平台。
