QKF外墙外保温系统抗风压性能检测设备
该设备是依据行业标准研制，用于检测外墙外保温系统抗风压性能。在控制方式上采用先进的控制系统，气动控制阀精确调压、微机自动控制、显示记录过程控制曲线、打印原始记录及检测结果的多项自控功能。整体设计具有适应范围广、操作简便、性能稳定、控制精度高、采集数据准确、综合噪音低等诸多优点。
【产品概述】
该设备是依据行业标准研制，用于检测外墙外保温系统抗风压性能。在控制方式上采用先进的控制系统，气动控制阀精确调压、微机自动控制、显示记录过程控制曲线、打印原始记录及检测结果的多项自控功能。整体设计具有适应范围广、操作简便、性能稳定、控制精度高、采集数据准确、综合噪音低等诸多优点。
【执行标准】
JGJ144-2004 《外墙外保温工程技术规程》
JG/T158-2013 《胶粉聚苯颗粒外墙外保温系统材料》
【技术参数】
1. 可测试件规格：3.0m×2.0m。
2. 抗风压性能：压差：≤-12000Pa，精度≤5%；加压方式：变频器自动加压。
3. 检测结果整理：数据计算、定级、检测报告、原始记录可全部由计算机处理。
4. 压力脉冲过程时间控制偏差：升压：0.7~1.0s，持续：2~4s 降压：≥4s，间歇：≥3s。
5. 循环次数：可设定，频次控制准确度100%。
6. 供电要求：AC380V 30kW。
7. 静压箱外形尺寸：长3400×宽700×高2800 mm。
8. 试件架的移动分为两种方式：轨道式、天车式；
9. 轨道式可以同时试验两个试件，另外两个试件进行养护；
10. 天车式可以同时安装两个试件，另外多个试件进行养护。【设备原理】
依据国家准中规定的加压速度和频次要求，单靠变频调速器调整加压速度和控制脉冲加压是不可行的，我单位利用变频和气动控制阀联合调节的方式，采用变频控制高压离心风机，使其达到设定的压力值，然后靠气动控制阀来调节压力脉冲频率。
由于试件养护时间较长，而正常检测过程较短，因此采用1套箱体，配两个墙体支架的形式，提高了设备的利用率。
【实验室空间】
1. 试验室：长6000×宽7000×高4000mm；
2. 试验室温度在10°C~25°C 湿度大于50％。

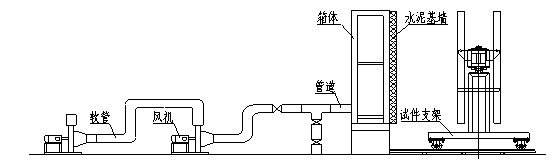

【设备组成】
1. 动力系统
供压装置：采用2台GTC-1型离心式风机，功率11kW，全压7000帕，转速2930转/分。
气动切换阀：当系统压力达到设定值时，通过控制两个气动切换阀的开关状态，形成标准中要求的负压脉冲。
漏气阀：按标准要求调节系统压力下限和下降时间。
2. 静压箱固定洞口，方便试件装卡，同时保证整个箱体及箱体和试件之间连接部分的密封性能。
3. 移动小车机构：可同时悬挂两组试件，使用方便，灵活。
4. 监控系统 检测过程中，观察试件状态。
5. 测控系统
1) 差压传感器用于测量静压箱内外压差，差压传感器量程为－15Kpa，精度2.5级。
2) 数据采集卡插在计算机机箱内，作用是采集各个传感器的电压信号，输出数字量信号控制强电继电器，输出模拟信号控制风机的转速，从而实现对风压的调节。
测量控制软件通过数据采集卡和整个设备进行交互，可以采集处理数据，根据数据进行控制，后期进行数据处理和检验报告、原始记录的编写和打印。
