1.试验段尺寸：1000mm×1000mm(4x4模组，可按照需要定制)。

2.试验段气流流速范围：2~18m/s。

3.支持风 种 类：持续风、阵风、切向风。

4.整体尺寸：2400mx1200mx1400m。

5.单模组尺寸：约250mm×250mm。

6.单模式尺寸：模式为3×3风机矩阵。

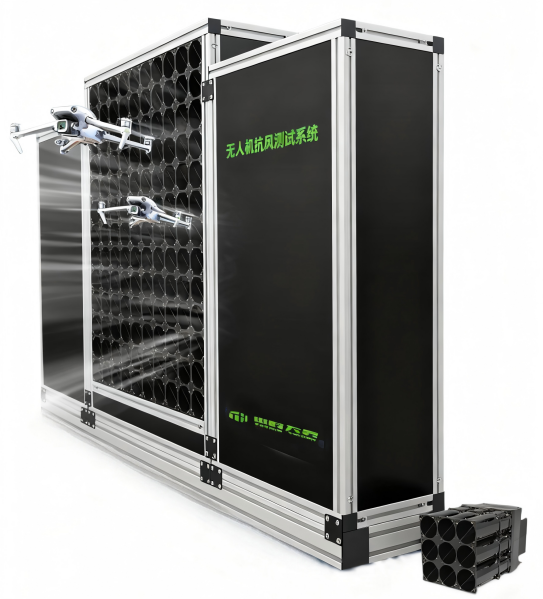

1.风洞类型：风机矩阵式风洞，采用分布式风机模组布局，通过独立控制模组输出实现多风型精准模拟，相比传统风洞更灵活适配民用无人机多样化测试需求，且占地面积小、可移动。

2.模组配置：标准配置为4×4 模组（共 16组风机模块），支持定制化拓展多模组以扩大风洞面积，可根据试验段尺寸与风速需求同步增加模组数量，确保气流覆盖均匀性；单模组尺寸为250mm×250mm，模组间距≤3mm，气流输出无断层，保障试验段气流连续性。

3.试验段规格：标准试验段尺寸1000mm×1000mm（宽 × 高），长度 3.0m，可根据测试无人机尺寸定制（1250mm×1250mm、1500mm×1500mm），适配翼展≤1m 的消费级无人机（如航拍无人机）及翼展≤1.2m 的小型工业级无人机（如迷你植保、巡检无人机）；试验段内壁采用光滑耐磨材质（表面粗糙度 Ra≤0.6μm），减少气流摩擦扰动，确保测试数据准确性。

4.试验段气流流速范围：(2~18)m/s，覆盖民用无人机全工况测试需求 —— 低速段（2~5m/s）适配悬停性能测试，中速段（5~12m/s）适配巡航性能测试，高速段（12~18m/s）适配抗强风性能测试；风速调节精度 ±0.1m/s，支持步进式调节（最小步长 0.05m/s），可精准匹配不同无人机的设计风速指标。

5.风种类模拟：持续风可稳定输出 2~18m/s 范围内任意风速的持续气流，气流持续输出稳定性≥90%，无明显波动，用于测试无人机在平稳气流环境下的气动性能、动力效率等基础指标。阵风支持阵风风速、阵风持续时间、阵风间隔自定义设置，阵风风速范围 2~18m/s，持续时间 0.5~10s 可调，间隔 10~60s 可调，可模拟自然环境中突发阵风场景，测试无人机抗阵风干扰能力。切变风可模拟水平切变风与垂直切变风，切变风速梯度 0.5~3m/s 可调，能精准复现民用无人机在低空云层下、建筑物周边等复杂气流遇到的切变风环境，评估无人机在该环境下的飞行稳定性。

6.气流均匀性：试验段横截面气流均匀性≤2.2%（任意两点风速差与平均风速的比值），在 2~18m/s 全流速范围内均保持稳定，确保无人机在试验段不同位置测试时，数据具有一致性，减少因气流不均匀导致的误差。

7.噪声控制：设备运行时噪声≤90dB（距离设备 1m 处测量），风机采用低噪声无刷电机（电机噪声≤60dB），模组与设备框架间采用橡胶材质减震。

8.驱动系统：单模组配备 1.2kW 变频电机（4×4 模组总功率 19.2kW），电机转速范围 0~3000r/min，采用矢量变频控制技术，转速调节响应时间≤0.08s，确保风速快速切换与稳定输出；支持过载保护（过载阈值 1.2 倍额定功率），避免电机过热损坏。

9.控制系统：采用 PLC 控制系统，搭配window操作界面，界面设计简洁易懂，支持中文操作；具备风速设置、风种类选择、实验时间设定等功能，操作步骤清晰，实验人员经简单培训即可上手，降低操作门槛。安全控制上具备多重安全保护功能，包括过流保护、过载保护、超温保护、急停保护等；当设备出现电流过大、功率过载、温度异常等情况时，自动停机并发出声光报警，实验人员可通过急停按钮紧急停止设备运行，保障设备与实验人员安全。

10.风速测量：配备 2 组高精度风速传感器，测量范围 0~20m/s，测量精度 ±0.05m/s，采样频率≥50Hz，实时采集风速数据并在触摸屏显示，数据可通过 RS485 接口导出至电脑存储。

【产品特点】

1.模拟持续风：风速和风向在一定时间内，始终保持稳定不变的风

2.模拟阵风：短时间风向变动不定，风速剧烈变化的风

3.模拟切向风：在同一高度或不同高度短距离内风向和(或)风速变化的风

4.高灵活性与适配性：试验段尺寸、模组数量支持定制，可根据测试无人机规格调整设备配置。

5.安装便捷与低能耗：模块化设计方便移动，实验不受场地太大影响；变频驱动技术结合模块化设计能耗更低，长期使用成本更低。
