防护密闭门、密闭阀门密闭性能检测设备
本设备根据RFJ04-2009 《人民防空工程防护设备试验测试与质量检测标准》、RFJ01-2002 《人民防空工程防护设备产品质量检验与施工验收标准》相关标准的要求设计制作，主要用于检测门孔尺寸6米*3.5米以下防护密闭门、密闭阀门等防护密闭类防护设备和密闭类防护设备的密闭性能。
产品概述
本设备根据RFJ04-2009 《人民防空工程防护设备试验测试与质量检测标准》、RFJ01-2002 《人民防空工程防护设备产品质量检验与施工验收标准》相关标准的要求设计制作，主要用于检测门孔尺寸6米*3.5米以下防护密闭门、密闭阀门等防护密闭类防护设备和密闭类防护设备的密闭性能。
适用标准
RFJ04-2009 《人民防空工程防护设备试验测试与质量检测标准》
RFJ01-2002 《人民防空工程防护设备产品质量检验与施工验收标准》
技术指标
1. 检测平台尺寸：长×宽×高（mm）=6600×2000×3810
2. 漏气量测定：0～2m3/h
3. 流量测定精度：0.5%～1%
4. 被检阀门规格：DN200～DN1000
5. 操作方式：计算机操作
6. 试样数量：1 路
7. 试样安装方式：螺纹
设备特点
本试验机主要由空气压缩机或安全可靠的气源，超压室、压力表、流量计、微压计、气压表、温湿度表组成。可用于检测多种不同规格类型的密闭类防护设备，检测过程安全合理，操作方便，以空气压缩机作为气源发生器，气源安全，输送稳定，密闭超压室设有安装防护密闭设备的孔框，保证实验过程的安全性。
结构原理及测试流程

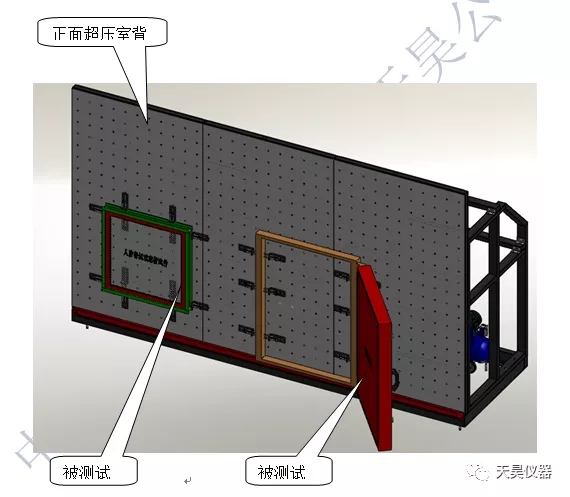

1.结构：本设备主体框架由方管及槽钢焊接或螺钉连接而成，使其力学性能达到最佳状态；密闭超压室正面由三块钢板组成，侧面为一块整体钢板，钢板上开有固定试件孔，钢板间垫有胶垫，由螺钉紧固，保证其密闭性，；框架内放置气泵及测压系统操作面板；设备整体结构合理紧凑，安全可靠。
2.原理：测试方法采用流量法
关上测试件门扇并锁紧，将测试系统连接好，打开气泵阀门，通过连接管向超压室内缓慢充气加压，当密闭超压室内气体压力稳定在设定超压值时，进行超压值和漏气量测量，此时，测试件的漏气量即为进气量，可由与进气管串联的流量计读出。
3.测试过程：（1）将被测试件吊起（可根据实际情况自行选择）至超压室背板前；
（2）根据被测试件的外形尺寸，选择夹具安装位置，并用M20×30螺钉、螺母及密封垫将背板安装测试件部分孔密封，预留两个孔（作进出气用）；
（3）将被测试件按压在背板上，用夹具将其夹紧固定；
（4）在被测试件于背板接触按压在背板涂胶处，；与门框接触的部分涂抹密封胶，保证密闭超压室的密封性；
（4）将气管连接件安装在预留孔上；
（4）点击测试系统操作箱触摸屏上开始按钮，气泵打气，开始进行测试；
（5）根据触摸屏读数判断试件是否合格。
